용 도

합판거푸집에 단열재 고정

(못은 거푸집에 박혀 빠짐)

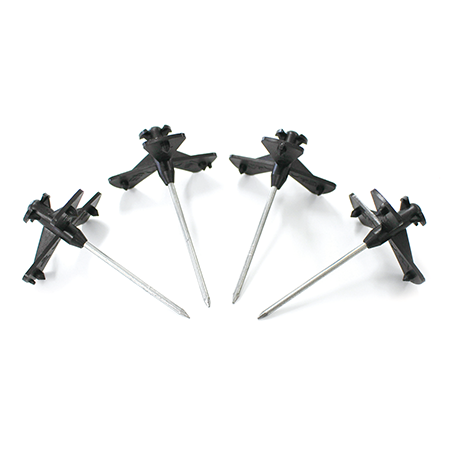

재 질

캡 (합성수지) + 무두 못

종 류

소 형 : 결로방지 단열재 등 (10 ~50mm)

· PVC 캡 : 지름 30mm

· 못 ⏀2.2mm  /  길이 : 32mm ~ 72mm

대 형 : 단열재 두께 (60mm 이상)

· PVC 캡 : ⏀55mm

· 못 ⏀3mm  /  길이 : 125mm ~ 300mm

시공 간격

20~25㎝ 간격으로 고정

개선된 내용 (기존 제품과 비교)

못이 밑에서 위로 끼워짐 (못 돌출 방지/못 제거 확실)

누름판, 돌기가 교차 분리되어 제조 (Con‘c 충전용이)

못 탈락 유도관을 길게 형성 (단열재 훼손을 최소화)

누름판 중앙 누름 돌기 형성 (단열재를 눌러 고정)

기 대 효 과

시공이 간단하며 고정이 확실

단열재 훼손 최소화로 단열성능 확보

단열재 하부 페이스트 유입을 차단

못 제거비용 절감 및 안전사고 예방

시 공 순 서

부적절 시공사례 : 콘크리트 유칩, 못 남음

일반 못 시공사례 : 단열재 훼손
