용 도

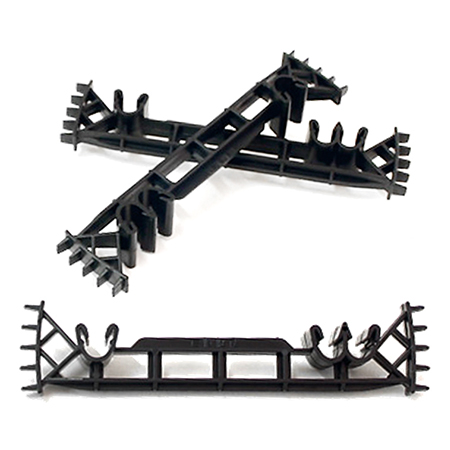

벽철근 간격과 피복두께 유지 (간격재 + 버팀대) ⇨ 일체 제조

내부(피복30mm) 외부(피복40mm)에 하나로 공용토록 제조

재 질

합성수지 (성형사출)

규 격

W (벽 두께) : 180, 200㎜

특 징

∙ 벽 두께에 항상 일치되도록 제조

– 철근 간격을 일정하게 유지하여 정밀시공 유도

– 수평철근 시공오차를 수용하여 피복두께 유지

∙ 변형방지를 위해 트러스 구조로 개선 보강

– 수평 철근(D 10, 13)에 설치토록 제조

– 외부(피복40mm) 내부(30mm)에 공용 사용

시공 : 수평철근에 나란하게 눌러 끼움(끼움 설치)

내부/외부벽 시공사례


기대효과

결속없이 끼움으로 간단하게 시공

수평철근 시공오차를 수용하여 간격유지

자재비 절감(폭 고정근 생략) / 설치 인건비 절약

변형없는 견고한 구조로 정밀시공 달성

벽 철근의 간격과 피복두께 유지에 사용합니다

1. 간격재 설치순서 / 간격
가. 수평 철근 최상단에 1.5m 이내로 설치
[벽에 설치되는 결로방지단열재 설치구간에 추가(1-2개)하여 단열재를 고정]
나. 하단은 지그재그로 1.5m 이내 설치

2. 수평 철근의 시공오차에 대한 허용범위
가. 본 제품은 거푸집에 지지되는 외측이 벽두께와 동일한 지름의 큰 원으로 구성
나. 수평철근의 시공오차가 발생해 간격재가 경사지게 시공되어도 원의 지름으로 지지
(지지되는 2점의 간격은 벽 두께와 동일한 원의 지름으로 일정한 간격을 유지)
다. 좌우 수평철근의 시공 높낮이 허용범위 25mm 이내 (본 제품에 한함)

3. 외부 / 내부벽 시공 방법
가. 외부 / 내부벽에 하나의 간격재로 사용토록 제조
나. 사용자가 하나의 간격재로 구분 설치가 가능하여 간단하게 설치
