DSI INNOVATION

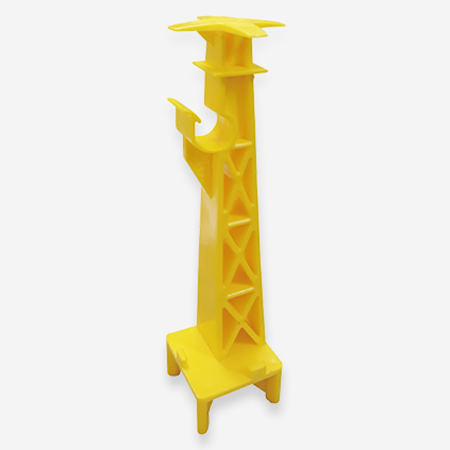

레벨러 겸용 철근고임대

슬래브 두께 시공상태 확인 가능/평탄성 확보로 정밀시공 유도

제품정보

용 도

슬래브 마감면을 표시하는 기준을 제시

슬래브 평탄성 유지로 후속공사에 유리

슬래브 두께확보로 층간소음분쟁 차단


재 질

합성수지


규 격

높이 / 슬래브 두께 표시 : 150, 180, 210㎜


특 징

상‧하부 철근망을 얹어 간단하게 시공

슬래브바닥 마감면을 표시 정밀시공 유도

바닥슬래브 [일반, 발코니(캔티)]  모두 적용

철근에 의해 고정되어 전도‧이탈 없음


시공 순서

철근 배근 ⇨ 철근 고임대 ⇨ 레벨러 겸용 철근고임대

바닥철근 고임 후 바닥면적에 따라 (1 ~ 4개 별도설치)

– 상부철근망 하부근을 상단에 걸침

– 하부철근망 하부근을 하단에 얹음




기 대 효 과

시공 중 시공 후에도 슬래브 시공두께 확인

(두께부족[층간소음] 분쟁 해소)

평탄성 유지로 후속공사 공기단축, 품질개선

(기준목설치, 방수공사, 방미장공사 등)

품질확보로 손실비용 절감

(철근, 레미콘, 바탕 모르터등 자재절감)





바닥슬래브 두께 및 평탄성 확보

공동주택의 슬래브두께는 소음과 진동저감 방안으로 구조설계에서 요구하는 이상 강화되어

시공허용오차와는 무관하게 구조형식에 따라 150mm(RC), 210mm(벽식)이상으로 시공되어야만 합니다.


슬래브 두께부족 및 평탄성 미흡으로 인한 문제

슬래브두께 부족에 대한 민원(코아 채취확인 등)급증

- 층간소음 발생의 근본 요인 해결(슬래브 두께확보)

평탄성 미흡 : 품질저하 및 손실비용 발생

∙기준목(메모도) 높이조절을 위한 합판설치

– 콘크리트타설 1일지연 / 층당

– 철근 및 콘크리트 추가 물량발생

– 분합문, 현관문상부 틈 과다발생

∙방진매트 들뜸으로 방미장 균열발생


"마감면이 표시된 레벨러겸용 철근고임대 등을 사용하여 타설 중∙후에도 슬래브두께를 확인할 수 있도록 하여야 한다"


LH 전문 시방서 (철근 공통공사)
