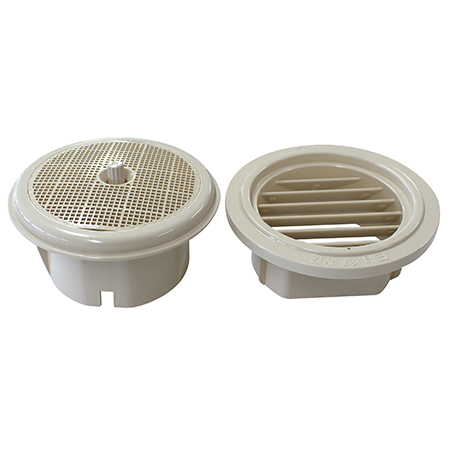

용 도

LH 결로방지 자연환기구 (LH시방 기준적용)

재 질

A B S 수지

규 격

지름 : ∅ 100㎜

방충망 : 환기면적 35㎠ 이상

방충구조 : 해충차단 (구멍크기 0.221mm이하 / 752개)

내부 캡 : 2종류

조절형 (환기량 조절)

개방형 (항상 열린상태로 개방)

특징 및 장점

돌기(3개)로 안정적으로 고정(설치가 쉽고 견고함)

외부캡 : 외부코킹 확산방지 턱 (오염방지, 우수차단)

외부캡 : 빗물차단, 결로수 배출 (우수 내부 침투방지)

내부캡 : 열림최대 환기면적 충족 (환기면적 35㎠ 이상)

방충망 : 내측 설치 (쉽게 분리하여 청소가 간편하도록 개선됨)

LH 전문시방서 적용

재 질

ABS 수지 (방충망 포함)

환기면적

35㎠이상

외 부 캡

빗물유입을 차단하는 구조 (코킹 시공홈 / 오염방지막)

방충망 (위치 / 구멍크기 /환기면적)

위치 : 실내에 설치 (쉽게 분리하여 청소가 편리하도록 개선)

구멍 : 0.221*0221mm 이하 (최대한 작게하므로 해충차단)

환기면적 : 36.6㎠ (구멍 합계)

기 대 효 과

돌기3개 부착 / 간단하게 설치되고 고정이 확실함

외부캡 / 실리콘 오염 확산방지턱으로 오염방지

외부캡 / 우수 유입차단 및 결로수 배출

내부캡 / 환기량 극대화 (전체면적 3/4 개방)

내부캡 / 방충망이 실내에 있어 쉽게 분리 청소 간편

환기면적 / LH 기준 충족 (35㎠이상)

민원(환기면적 부족 : 결로발생 요인제공) 사전차단

실내에 망충망의 배치로 외관이 깔끔함으로 미관확보

가격저렴

LH 시방서

2.1 구조체 설치형 환기구

콘크리트 외벽 등 구조체에 설치되는 환기구로서 내, 외부용 캡과 구조체에 매립되는 PVC파이프로 구성된다.

2.1.1 재질

내 · 외부용 캡은 ABS수지 제품으로 하며, 구조체 매립용 파이프는 합성수지 제품으로 한다.

2.1.2 구조

빗물 유입이 방지되는 구조의 외부용 캡과 풍량조절장치가 달린 이중구조의 내부용 캡을 PVC파이프에 결합하고 외부 또는 내부용 캡은 방충구조를 가져야 하며 환기 유효면적 35㎠이상 확보하여야 한다.

3.2 구조체 설치형 환기구

3.2.1 적용부위

전 · 후면 외벽의 상하에 설치하되 동일 공간 내에 시스템루버가 설치되었을

경우에는 적용치 않음

3.2.2 설치

가. 구조체 공사시 전후면 외벽의 FL±400mm 위치에 소요규격의 PVC파이프를

매립 설치하며 도장완료시까지 구멍을 유지한다.

나. 외부용 캡은 빗물유입 방지구조가 위로 가도록 하며 삽입면에 접착제를 도포하여 설치한다.

다. 내부용 캡은 개방구가 상하가 되도록 하며 삽입면에 접착제를 도포하여 설치한다.
