용 도

알루미늄 거푸집에 인써트 설치

재 질

합성수지 + Nut

시 공 순 서

- 구멍뚫기 ∅10㎜

- 고정핀 끼우기

[Al.두께(4, 6mm) 모두에 적용]

- 고정캡 설치

- 고정캡 Con’c 매립

(고정핀 반복사용)

종 류

특 징

고정 핀

– 재 질 : 나일론 합성수지 (반복 사용)

– 전용횟수 증가 : 중앙공간의 충격흡수로 손상방지

– 철재 핀과 비교 : 거푸집 탈락 충격으로 핀 휨 및 훼손 발생

– 교체 간단 : 보완 필요 경우(손상 거의 없음)

고정 캡

– 후속작업에 간섭이 적도록 작으나 단단함

기 대 효 과

고정핀 설치가 간단하며 반복사용

해체 시 쉽게 탈락(중앙 : 유격 홈) 핀 충격 최소화

고정 핀 교체가 쉽고 알• 폼 훼손 방지

자재비 절감

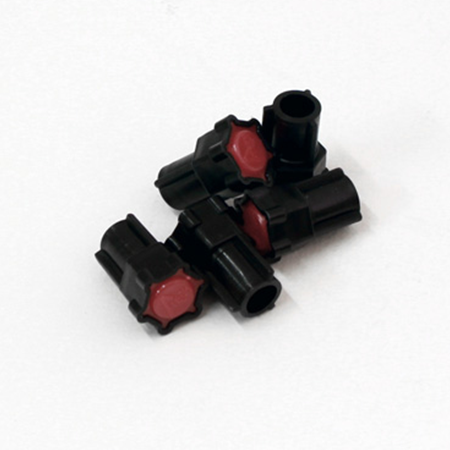

알•폼에 단열재가 시공된 인써트 설치

(단열재 디자인 등록)

용 도

단열재(스티로폼)에 인써트 설치

재 질

합성수지+Nut(6, 9㎜) 삽입

규 격

지름 : ∅10㎜

길이 : 50㎜

특 징

캡 상단 돌출성형 Con’c에 고정

돌출날개(4개) 단열재에 지지되어 고정

단열재가 두꺼운 경우 : 주문에 의해 제조공급

(하단부에 Pipe 연결 : 내경∅16㎜)

시 공 순 서

인써트 핀 고정

단열재 구멍 뚫기

캡을 인써트 핀에 끼움

(두꺼운 단열재에 구멍을 뚫고 Pipe를 꽂아 설치)

기 대 효 과

작업 간단

가격 저렴

단열재 훼손최소 단열성능 확보
