개 요

전기/소방 Box 주변 슬래브의 Con’c 사인장 균열을 제어

Con’c 수축으로 발생하는 응력이 Box 모서리에 집중하여

집중응력이 Con’c 인장강도를 초과하면서 균열로 진행

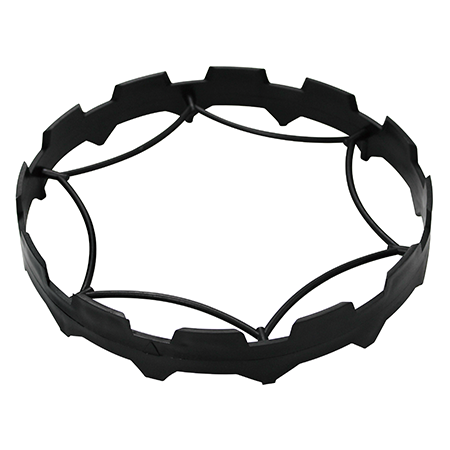

방지 링은 모서리 집중응력을 분산하여 사인장균열 제어

재 질

합성수지 사출성형

규 격

지    름 : 200mm (연결고리 3개에 의해 고정)

높    이 : 30-40mm (상, 하부 구분없이 사용)

특 징

Box 모서리에 집중하는 응력을 분산 균열제어

전기링 내부 연결고리에 전기/소방Box 를 끼워 설치

전기, 소방Box 커넥터에 의해 이탈되지 않고 고정

전기, 소방Box에 끼움작업으로 간단하게 설치됨

시공 방법

설치시점 : 스래브 철근배근 전에 전기/소방Box에 끼움

설치방법 : 전기/소방Box의 커넥터에 끼위 설치

고정방법 : 커넥터하측에 걸쳐 시공 후 탈락 없음

기 대 효 과

전기Box로 인한 균열방지

운반 및 설치가 간단

균열보수비용 절약

미관향상(노출천장 : 발코니, 복도, 계단실)

기존 철근보강 또는 용접철망 사용 문제점 해소

피복두께유지를 위한 시공 품질관리 필요

운반 ⋅ 양중 및 설치가 불편

Con’c 수축에 의한 균열제어 효과 없음

[Con’c 수축에 의한 균열제어 ⇒ 응력 분산]

공사비 절감 (1,200원 절감 / 개소 당)

용접철망 (∅8mm 0.45 * 0.45)

시공비용 : 2,000원

보강철근 (4-D10, L = 0.6M)

시공비용 : 1,600원

전기링 (지름 200mm, H = 30, 40mm)

시공비용 : 800원 (자재비 650원)

기존 기술 : 용접철망 또는 철근(D-10) 보강

개선 기술 : 기존 전기링 (실적 : 250현장,  200만개)
